JRFM-X340-Y420-RB0.5多轴定制

应用场景该平台是带有中空结构的精密运动台大尺寸通孔、高动态性能满足晶圆贴片与检测应用，也适用于 CCD 成像、LED 封装检测的其它高端制造行业产品特点叠层式布局紧凑型中空结构采用高精密直线导轨高动态性能，高精密 Y轴采用双驱直线电机驱动行程、尺寸、线缆可接受定制...

在线咨询全国热线

18925782168

产品简介 / PRODUCT INTRODUCTION

产品详情 / PRODUCT DETAILS

平台型号	JRFM-X340-Y420-RB0.5
机械参数
负载	kg	30
行程	mm	X.340 Y.420
分辨率	um	0.5
定位精度	um	10
重复定位精度	um	±3
水平直线度	um	10
垂直直线度	um	10
安装方式	水平
运动参数
速度	m/s	1
加速度	mm/s2	20
停止时间	S	0.09
配件
编码器	PCS	2
光电开关	PCS	2
导轨	PCS	7
拖链	PCS	2
电机参数
电机型号	ZW3-H55-3
持续推力	N	413
峰值推力	N	1113
持续电流	Arms	3.23
峰值电流	Arms	8.68
基体材质	铝
基体平面度	20 um

产品特点 / Product FEATURES

应用场景

该平台是带有中空结构的精密运动台大尺寸通孔、高动态性能满足晶圆贴片与检测应用，也适用于 CCD 成像、LED 封装检测的其它高端制造行业

产品特点

叠层式布局

紧凑型中空结构

采用高精密直线导轨

高动态性能，高精密

Y轴采用双驱直线电机驱动

行程、尺寸、线缆可接受定制

结构特点

采用叠层紧凑的中空外形结构

工作点位置降低，光栅反馈位置接近工作表

面，在晶圆检测中至关重要，Y轴采用双驱直线电机驱动

可提供大推力、速度 1m/s 和准确的定位

定制化

可以根据客户需求配置、行程、负载、

特殊结构等进行评估定制

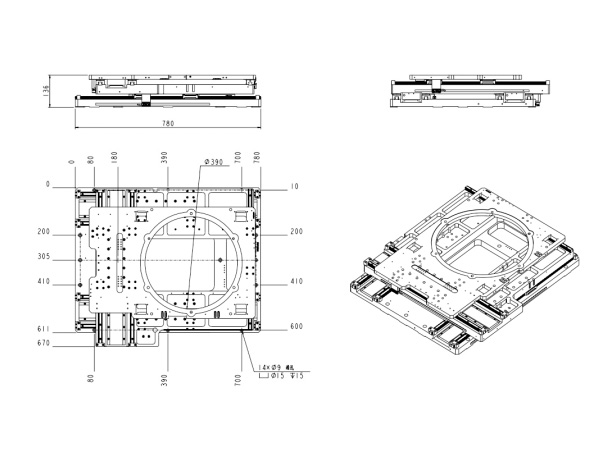

外形尺寸

yle="text-align: center;" x="">
