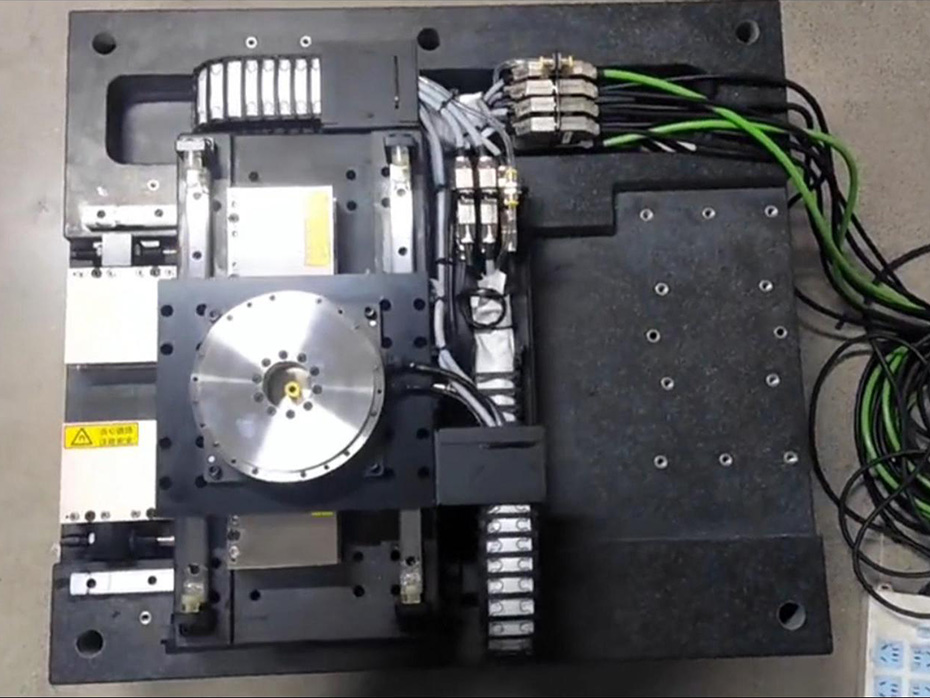

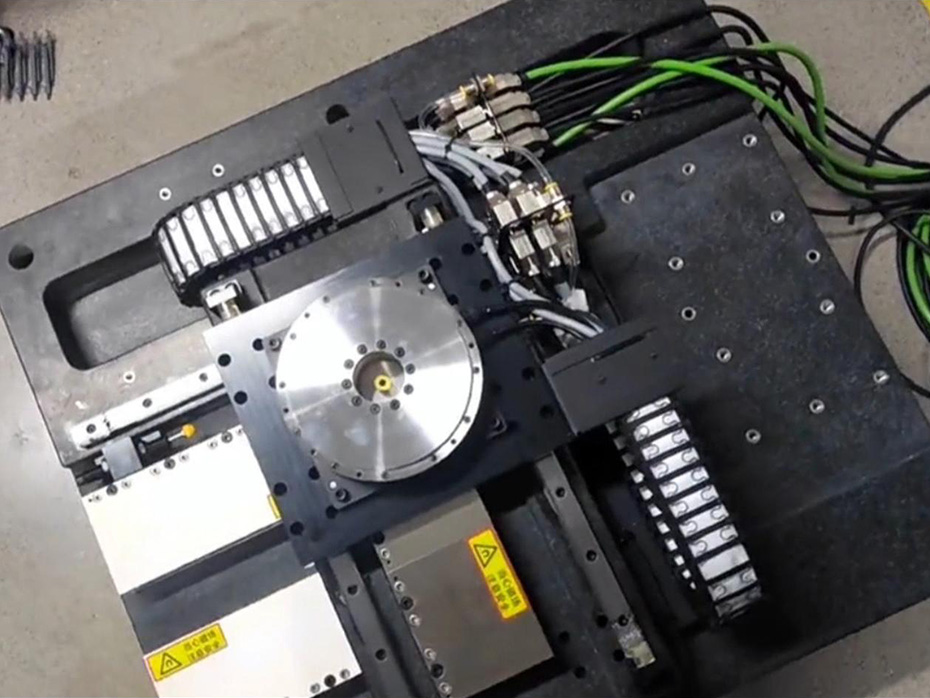

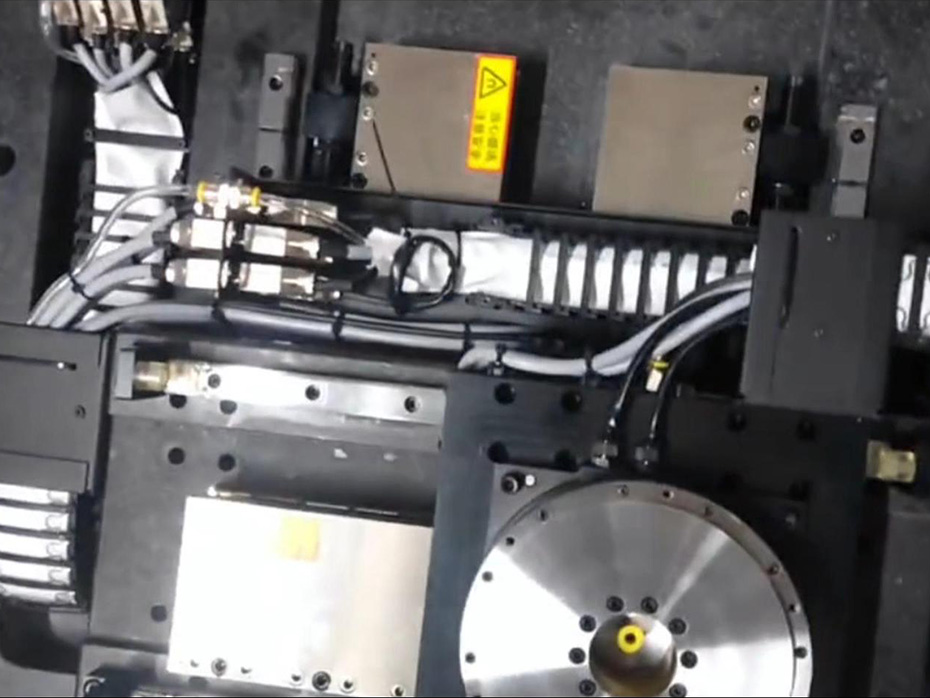

XYR AOI 检测平台

• XYR叠加结构，无芯线性电机直驱控制，无沟槽效应，低速运行平稳（低速波动小） • DD端面跳动小于2um • 平台组装后整体平面跳动小于10um • 全行程重复精度小于±1um • 定位精度小于±2um...

在线咨询全国热线

18925782168

产品简介 / PRODUCT INTRODUCTION

产品详情 / PRODUCT DETAILS

中空对位平台及其原理

集成电路板中的元器件数量越来越多，单个元器件体积越变越小，对检测的速度与效率要求也越来越高。AOI自动光学检测，即通过光学系统成像实现自动检测，核心技术点是获得准确且高质量的光学图像并加工处理。定制化AOI领域的解决方案应用广泛，除了PCB面板的检测，还可以在许多场景中应用，比如半导体，电池产品和电子元件的检测等。

技术参数
轴向	X轴	Y轴（双电机）	R轴
持续推力	170N	326.8 N	5 N.m
峰值推力	850N	1649 N	14 N.m
持续电流	4.1 Arms	4.0 Arms	1.4
峰值电流	20.7 Arms	20.0 Arms	Arms4.2
有效行程	160	160	±15°
负载	DD+5kg	X+DD+5kg	5kg
速度	1 m/s	1 m/s	120 rpm
加速度	1G	1G	-
重复精度	±1 um	±1 um	±1.5 arc sec
定位精度	±2 um	±2 um	±3 arc sec
直线度	±2 um	±2 um	-
平面度	±2 um	±2 um	-
端面调动	-	-	±2 um
整体平面跳动	10 um
安装方式	水平

产品特点 / Product FEATURES

中空对位平台特点和优势

·采用 XYR 叠加结构，无铁芯直线电机直驱控制，无齿槽效应，在低速下可平滑运行（速度波动小）

·DD 端面跳动小于 2um

·组装后平台整体平面跳动小于 10um

·全行程重复性小于 ±1 um

·定位精度小于 ±2um

应用领域

使产品运行到相应位置后，进行测量、计数、检测、智能判定的目的。

主要应用于汽车电子、显示检测（数码管、液晶屏、 LED 显示屏）、医药、食品、精密零件加工、尺寸测量、产品定位等多种领域。

产品特性：

·高精密、高稳定直驱结构设计

·非接触式高精度光栅尺

·XY 采用高精密级直线导轨

·行程、尺寸和线缆可根据客户要求定制

·配备非接触式高精度光栅尺，具备非常优秀的动态性能、定位精度和重复定位精度

·可以根据客户需求配置、行程、负载、特殊结构等进行评估定制
