在显示面板、半导体晶圆、钙钛矿光伏三大高端制造领域，超薄基板的精密传输一直是制约产线良率、产能与成本的核心瓶颈。机械接触式传输带来的基板划痕、粉尘污染、静电损伤、振动偏移等问题，轻则导致产品报废、良率下滑，重则影响工艺精度、拖慢量产节奏。面对行业痛点，中研赢创推出铝合金小孔正负压气浮板，凭借微米级气膜控制、超高稳定性、全场景适配性，成为精密基板非接触传输的优选方案，彻底打破进口垄断，赋能国产高端制造提质增效。
一、直击行业痛点：传统传输的三大致命短板
无论是面板产线的大尺寸超薄玻璃、半导体领域的精密晶圆，还是钙钛矿的脆弱薄膜基板，传统传输模式都难以满足高端制造的严苛要求，核心痛点集中在三方面：
物理损伤不可逆：接触式摩擦极易造成超薄基板（0.1-3mm）划痕、破损，尤其钙钛矿、半导体晶圆对损伤零容忍，单次损耗即可造成高额成本损失；
精度稳定性不足：传输过程中的振动、偏移，直接影响PV检测、光刻镀膜、印刷成型等关键工序精度，导致检测误判、工艺瑕疵，良率持续走低；
效率与适配性差：常规气浮设备气膜控制粗糙、承载能力有限，无法适配2.5m/s高速移载需求，且尺寸、参数固定，难以匹配不同工位、不同基板的定制化需求。
金瑞峰深耕精密气浮技术多年，针对三大行业PA传输区、PV检测区、PV工艺区的差异化需求，打造专属铝合金小孔正负压气浮板，用硬核技术攻克传输难题，实现零摩擦、高稳定、高速率、可定制的全场景覆盖。
二、硬核产品力：参数对标国际，精度铸就品质

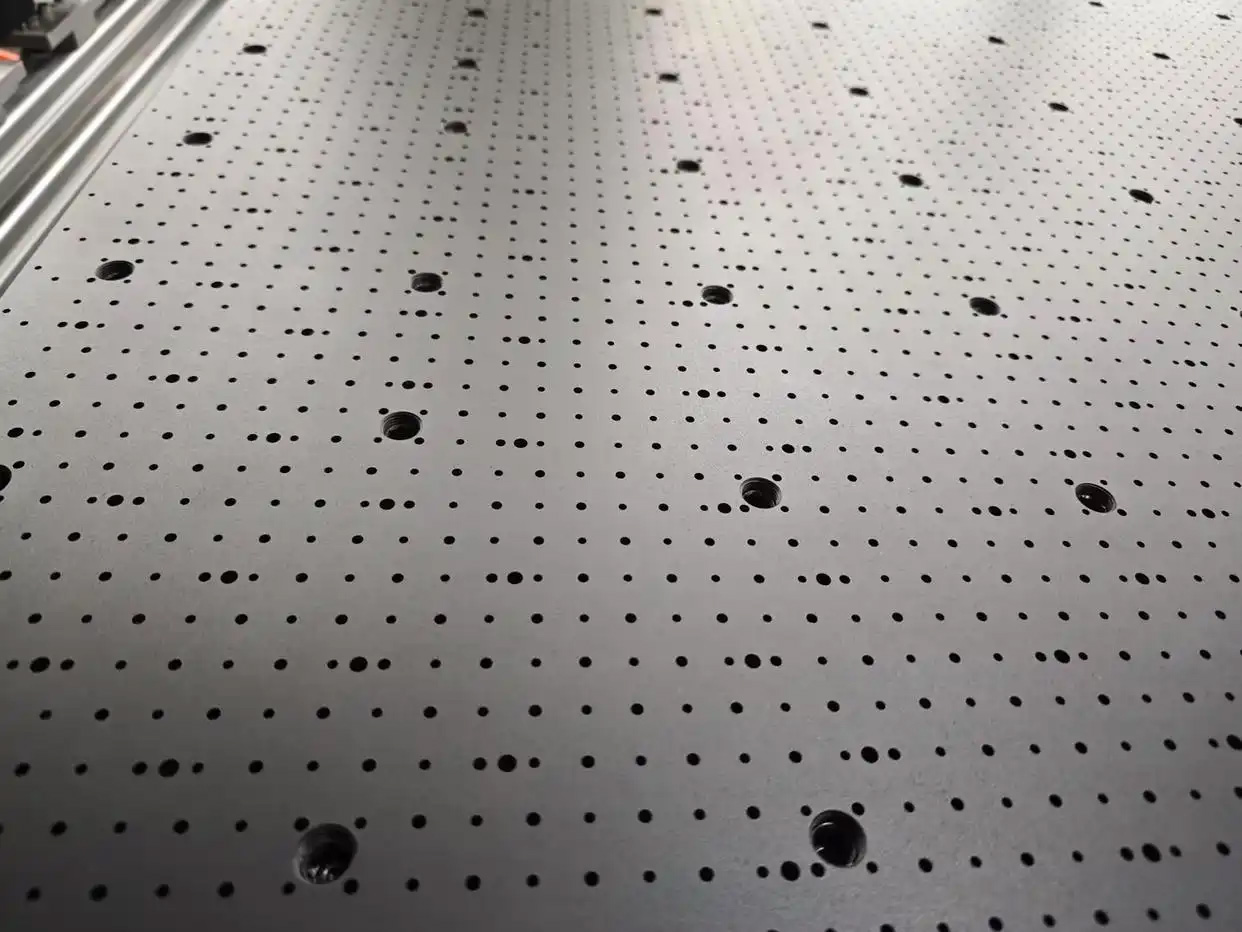

金瑞峰铝合金小孔正负压气浮板采用高强度铝合金材质，刚性强、热变形小、易清洁维护，适配洁净车间生产环境。针对不同功能区精细化研发，各项核心参数精准匹配工序需求，气膜控制达到微米级水准：
核心优势解读：依托小孔正负压精准调控技术，气膜均匀度极高，实现基板全程悬浮无接触；静态稳定性最高可达±1μm，即使在2.5m/s高速移载状态下，依旧保持平稳运行，彻底杜绝物理损伤与振动偏差；0-0.5mpa宽压力范围、0.1-3mm全厚度基板适配，兼顾通用性与专业性。
三、分行业精准适配：三大领域全制程解决方案
1. 显示面板行业：高世代线专属，大尺寸基板无损传输
针对面板高世代线大尺寸、超薄玻璃的传输需求，PA区气浮板适配高速流转，150-300μm气膜保障承载能力，±5μm静态稳定性杜绝卡顿变形；PV检测区凭借±2μm超高稳定性，打造无振动检测平台，降低误判率；PV工艺区微米级气膜控制，保障镀膜、曝光等工序精度，全面提升面板良率，解决划痕、变形行业顽疾。
2. 半导体行业：纳米级稳定，守护晶圆极致精密
半导体晶圆、掩膜板对污染、损伤零容忍，金瑞峰气浮板全铝合金材质适配洁净车间，PV工艺区±1μm静态稳定性、±10μm气膜控制，实现零摩擦、无颗粒、低振动传输，避免晶圆表面电路损伤；宽压力范围与超薄基板适配性，完美契合光刻、检测、暂存等关键工位，助力半导体产线突破传输瓶颈。
3. 钙钛矿光伏行业：脆弱基板守护者，加速量产落地
钙钛矿基板超薄、易损、水氧敏感，传统传输报废率居高不下。这款气浮板通过非接触气膜悬浮，彻底规避物理接触损伤，0.1mm超薄基板也能平稳承载；PA区高速传输适配量产节奏，工艺区高精度控制保障膜层均匀、印刷精准，大幅提升钙钛矿电池转换效率与量产良率，降低生产成本。
四、国产替代新选择：性价比+服务双保障
相较于进口气浮设备价格高、交期长、售后滞后、定制难的弊端，金瑞峰铝合金小孔正负压气浮板实现核心技术自主可控，不仅参数性能对标国际一线品牌，更具备显著优势：全尺寸、全参数可定制，快速匹配各类产线布局；采购成本更低、交付周期更短，售后响应及时；长期使用稳定性强、维护成本低，助力企业降本增效。
高端制造的竞争，核心是精度与效率的竞争。金瑞峰铝合金小孔正负压气浮板，聚焦面板、半导体、钙钛矿三大核心领域，以微米级气浮技术、全场景适配方案、硬核产品品质，破解精密基板传输痛点，助力企业提升良率、扩大产能、降低损耗。
