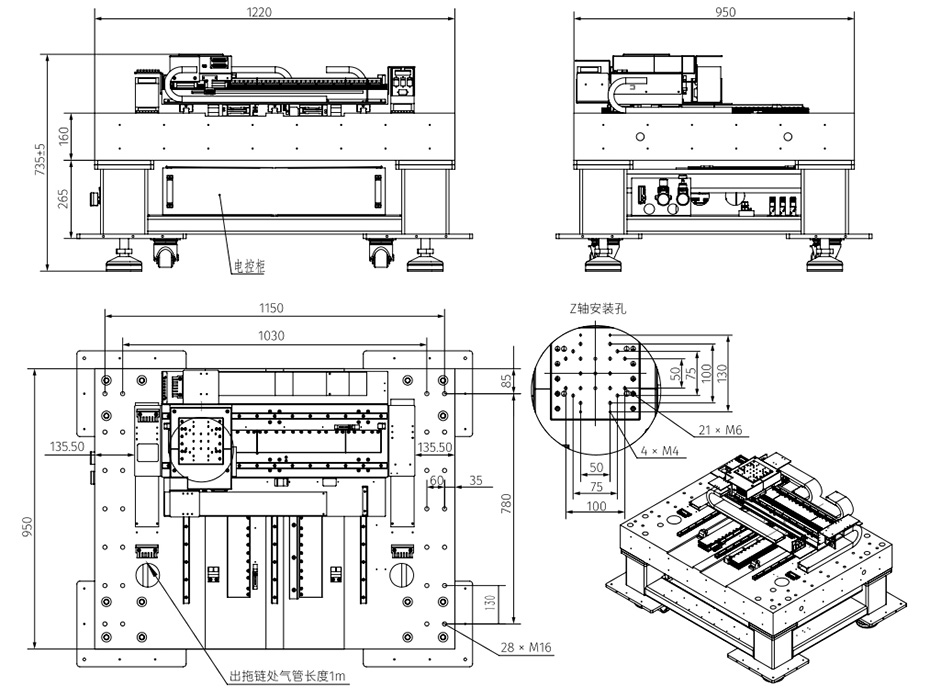

| 平台型号 | JRFDM-X500-Y400-Z10-ZKHY | ||
| 轴系 | X轴 | Y轴 | Z轴 |
| 电机型号 | ZWU-30B-3 | ZWU-30B-3 (双动子) | - |
| 持续推力 | 153 N | 153 N | 23 N |
| 峰值推力 | 884 N | 884 N | 170 N |
| 持续电流 | 2.54 Arms | 2.54 Arms | - |
| 峰值电流 | 8.84 Arms | 8.84 Arms | - |
| 机械参数 | |||
| 有效行程 | 500 mm | 400 mm | 10 mm |
| 负载 | Z轴+5.5 kg | Z轴+X轴+5.5kg | 5.5kg |
| 最大速度 | 600 mm/s | 600 mm/s | 100 mm/s |
| 工作速度 | 200mm/s | 100 mm/s | 100 mm/s |
| 垂直直线度 | ±2 um | ±2 um | ±2 um |
| 加速度 | 0.6g | 0.6g | 0.3g |
| 停顿时间 | - | - | - |
| 重复精度 | ±1um | ±1um | ±1um |
| 定位精度 | ±2um | ±2um | +2 um |
| 水平直线度 | ±2um | ±2um | ±2 um |
| PITCH | ±5 arc sec | ±5 arc sec | - |
| YAW | ±5 arc sec | ±5 arc sec | - |
| 正交性 | ±5 arc sec | - | |
| Z轴相应频率 | 3um@ 230nm@50Hz | ||
| 整体平面跳动 | - | ||
| 安装方式 | 水平安装 | ||
