XY十字平台-JRFDM-DJXY

应用场景 OLED切割 /PCB 钻孔/数控加工/生物技术/C封装/晶圆检测… 产品特点高精度、低成本、模块化便于用户快速安装调试配置灵活可以根据需求自由选择行程(接受定制) 结构特点采用 XY 一体式结构底轴双驱高负载、高精度、大行程、高刚性具备集中注油、金属接地等辅助功能...

在线咨询全国热线

18925782168

产品简介 / PRODUCT INTRODUCTION

产品详情 / PRODUCT DETAILS

平台型号		JRFDM-DJXY-500-500	JRFDM-DJXY-800-800
有效行程		500 mm*500 mm	800 mm*800 mm
定位精度		±2 um	±2 um
双向重复定位精度		±1um	±1um
俯仰		15 arc sec	20 arc sec
偏摆		15 arc sec	20 arc sec
横滚		15 arc sec	20 arc sec
直线度		±3um	±5 um
分辨率		100 nm
最大加速度		1.5 g
最大速度		1.5 m/s
产品负载		40 KG
持续推力	X轴	170 N
	Y轴	659 N
峰值推力	X轴	850 N
	Y轴	3298 N
最小步进量		500 nm
平台质量		450 KG	720 KG
平台材质		大理石
平均无故障时间		20000 Hours

注释:以上测试数据在实验室环境下，测试点位于中心点上方 25mm处，由线性放大器&雷尼绍激光干涉仪得出

产品特点 / Product FEATURES

应用场景

OLED切割 /PCB 钻孔/数控加工/生物技术/C封装/晶圆检测…

产品特点

高精度、低成本、模块化

便于用户快速安装调试

配置灵活

可以根据需求自由选择行程(接受定制)

结构特点

采用 XY 一体式结构

底轴双驱高负载、高精度、大行程、高刚性

具备集中注油、金属接地等辅助功能

定制化

可以根据客户需求配置、

行程、负载、特殊结构等

进行评估定制

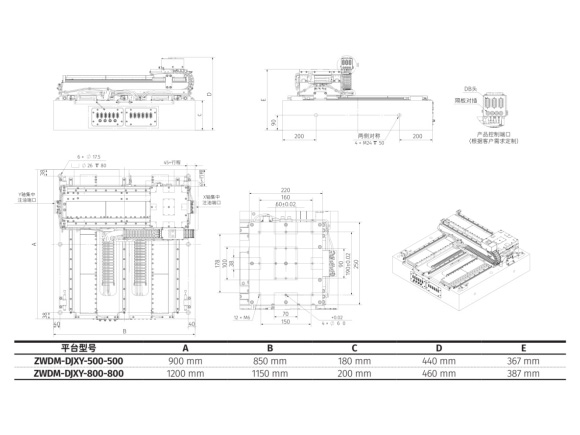

外形尺寸
